      地面三维激光扫描仪对地形图的测区进行三维激光扫描测量

      2020年04月13日 16:55 ? 次阅读

      地面三维激光扫描仪对地形图的测区进行三维激光扫描测量

      1、项目要求:利用地面三维激光扫描仪对测区进行三维激光扫描,获取测区激光点云及影像数据,生成测区三维场景,数字高程模型DEM 以及数字表面模型DSM,绘制等高线和房屋线划图。2、测区概况:测区位于北京市房山区青龙湖镇八十亩地村附件,测区面积大约为 1.2 km2, 测区地貌主要以山体为主,测区呈东西走向,东西长约 1400m,南北宽约 800m,东部山脚下为居民区,具有大量居民房屋。测区最高海拔为 350 m,最低海拔为 70 m,测区高差为 280 m, 山区植被茂密,裸露地表比较稀少。3、测区概况

      ?
      ?

      实地踏勘

      技术方案编制

      1、?作业方式:三维激光扫描仪提供多种外场作业方式,并能够配合?GNSS?及靶标球进行作业。常用的作业方式包括靶标球辅助测量、RTK?辅助测量、后视定向功能。由于测区地形多以山地为主,并且山区通视条件并不理想,结合测区地形环境考虑采用?RTK?辅助的后视定向作业流程。

      2、?仪器及设备:由于采用?RTK?作业模式,主要应用设备包括以下四部分:一、三维激光激光扫描仪;二、控制计算机;三、RTK?测量系统;四、靶标球。

      3、?测站布设:根据现场踏勘以及外场作业时的具体地形情况,测站主要布设在山体的山脊、海拔较高的位置,保证设备有较大视场,可以大范围的扫描周围山体,选择周围植被较少、视场开阔处架设设备,共架设?61?站。

      外场作业

      外场RTK?辅助的后视定向作业流程如下:

      1、设备安置:将扫描仪安置在某一站点上,作为测站点,对中整平;

      2、靶标球安置:将靶标球安置在后视点上,对中正平,保证后视点能够和测站点通视;

      3、仪器高测量:量取测站点到扫描仪中心和后视点到靶标球中心的倾斜高度,并记录在外场作业表格中;

      4、扫描数据采集:设置扫描参数,开启扫描数据采集,激光数据采集完成后开启相机,?进行影像数据采集;

      5、RTK?辅助测量:测量测站点?RTK?坐标值,记录;测量后视靶标球点的坐标,记录;

      6、数据质量检查:将测站点坐标和后视点坐标输入到解算软件中,解算扫描点云文件,?察看转换后的靶标点云坐标和已知坐标是否一致;

      7、搬站:数据采集过程中填写外场作业记录表,一站数据采集完成后,将设备搬至下一

      站,按照上述同样步骤进行数据采集。

      数据处理结果

      1、?数据量统计

      类型 天数 架站数 激光数据
      影像张
      影像容
      RTK?架
      数量 6 58 44.4G 696 3.58 116

      2、 数据处理流程:RTK 数据整理检查—>激光数据预处理—>激光数据后处理—>数据精度评定—>数据成果提交。

      3、 数据成果:?

      原始点云

      数据成果:数字高程模型DEM

      数据成果:数字表面模型DSM

      数据成果:等高线

      数据成果:线划图

      下载发烧友APP

      打造属于您的人脉电子圈

      关注电子发烧友微信

      有趣有料的资讯及技术干货

      关注发烧友课堂

      锁定最新课程活动及技术直播

      电子发烧友观察

      一线报道 · 深度观察 · 最新资讯
      收藏 人收藏
      分享:

      评论

      相关推荐

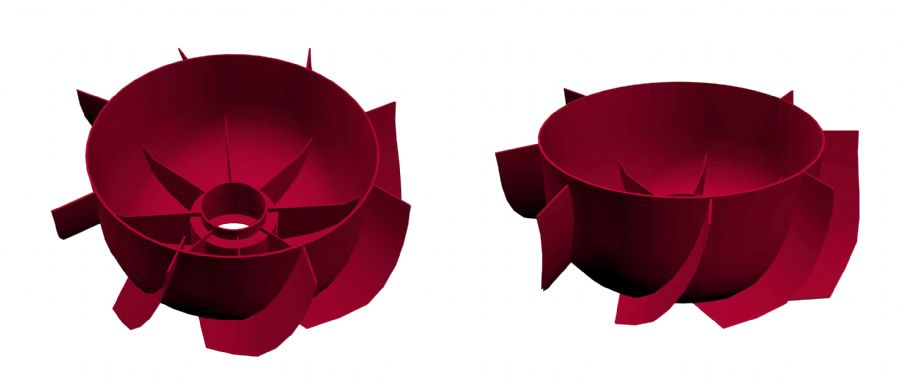

      水泵叶轮泵阀叶轮三维抄数逆向抄数逆向造型逆向造型...

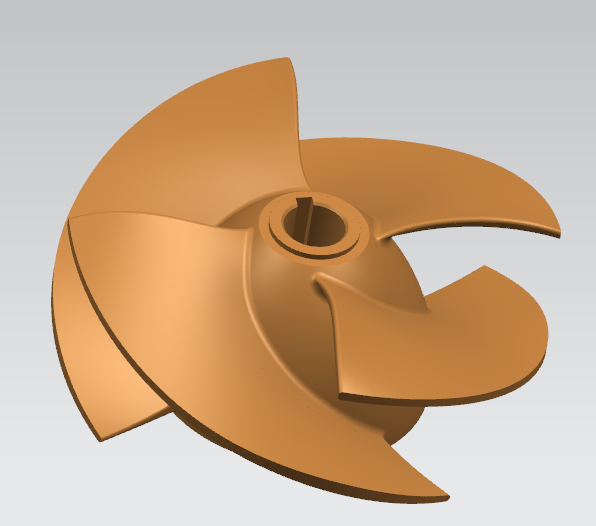

      项目简介 客户产品 该客户的产品为一个叶轮,叶片为不规则曲面。 客户的困难 客户希望通过现有的产品,....
      发表于 2020-04-13 16:50? 0次阅读
      水泵叶轮泵阀叶轮三维抄数逆向抄数逆向造型逆向造型...

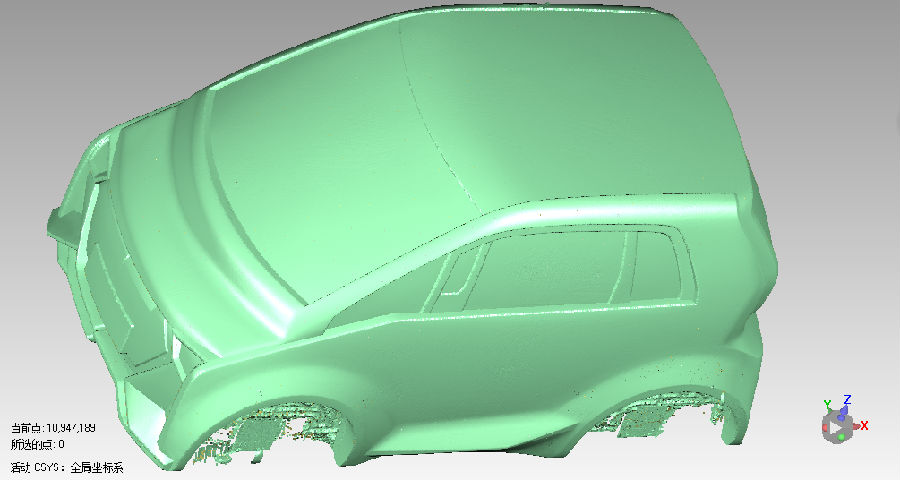

      外携的扫描仪对汽车整车逆向设计具有高效和高细节度...

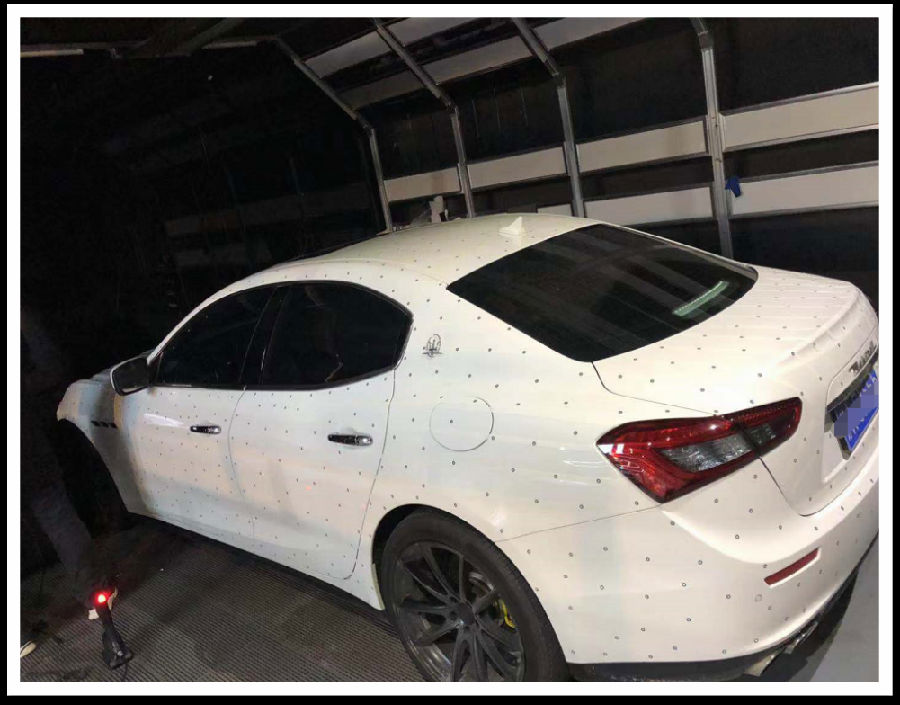

      一、行业概况 随着我国居民收入水平的增长,有车族将更加注重汽车文化的享受。市场调查表明,目前我国60....
      发表于 2020-04-13 16:46? 2次阅读
      外携的扫描仪对汽车整车逆向设计具有高效和高细节度...

      3D扫描仪工业机械液压缸套逆向设计三维激光扫描产...

      项目简介 客户产品 该客户的产品为液压缸套,该产品的表面精度要求虽然不高,但装配孔的孔位和精加工面的....
      发表于 2020-04-13 16:26? 6次阅读
      3D扫描仪工业机械液压缸套逆向设计三维激光扫描产...

      逆向工程技术应用三维逆向建模和修复工业产品服务三...

      逆向工程技术在叶轮修复中的应用 项目简介 客户产品 该客户的产品为一个叶轮,叶轮装有动叶的轮盘,是冲....
      发表于 2020-04-13 16:05? 0次阅读
      逆向工程技术应用三维逆向建模和修复工业产品服务三...

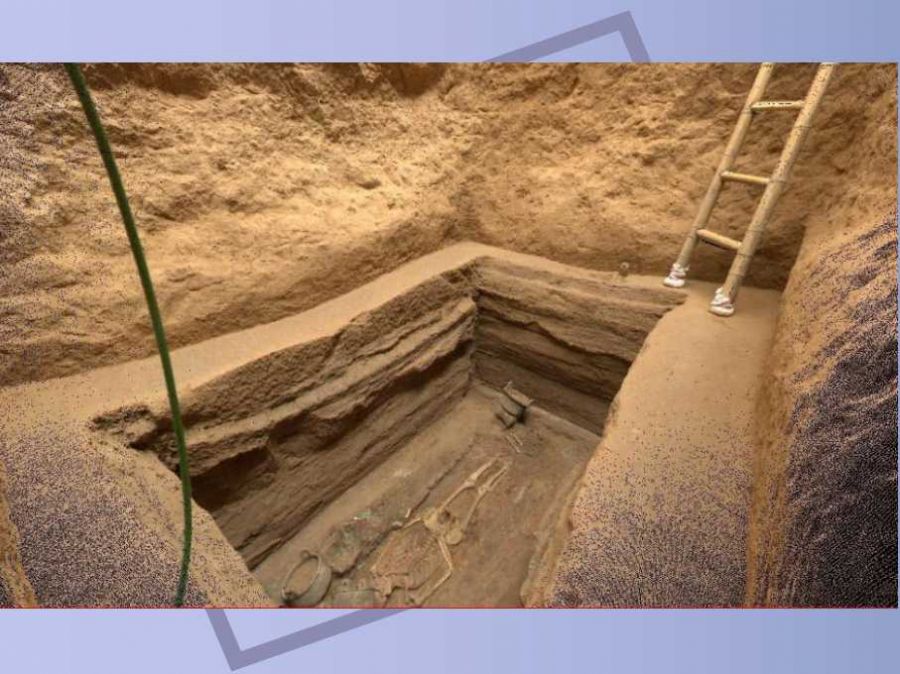

      三维激光扫描技术

      三维激光扫描技术在考古工作中具有无可比拟的优势 测量时间:2010年7月2号 测量站点:16站 每站....
      发表于 2020-04-13 15:05? 4次阅读
      三维激光扫描技术

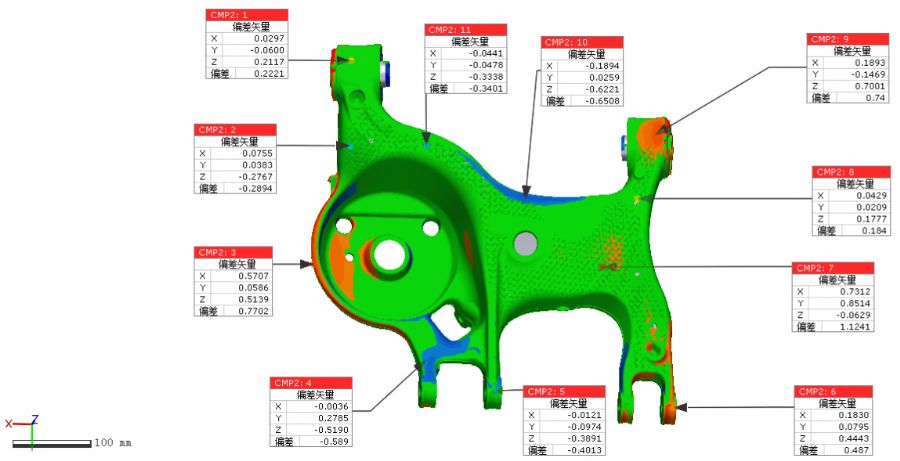

      精密铸造件铝铸件高精度蓝光扫描对比检测数据手持式...

      底盘悬架安装空位复检三维扫描检测 一、客户有何需求? 客户需求描述:(宝马一级供应商,精密铸造件悬架....
      发表于 2020-04-13 14:47? 4次阅读
      精密铸造件铝铸件高精度蓝光扫描对比检测数据手持式...

      复合式双色激光三维激光仪高精度高细节三维扫描仪超...

      作为实体经济的主体、技术创新的主战场,制造业的实力和制造技术水平,体现着一个国家的综合国力。 在汽车....
      发表于 2020-04-13 14:38? 2次阅读
      复合式双色激光三维激光仪高精度高细节三维扫描仪超...

      3D扫描仪建筑中BIM数字化建模过程

      BIM的定义 BIM技术(建筑信息模型)是数字技术在建筑工程中的直接应用,解决建筑工程在软件中的描述....
      发表于 2020-04-13 14:21? 10次阅读
      3D扫描仪建筑中BIM数字化建模过程

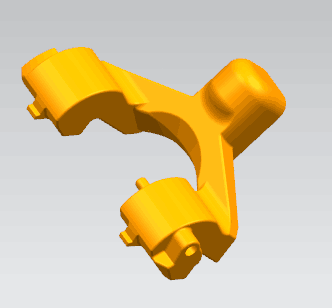

      机械零件三维激光扫描模型逆向检测机械制图测绘三扫...

      项目简介 客户产品 该客户的产品为伺服电机支撑座,该产品的表面精度要求虽然不高,但装配孔的孔位和精加....
      发表于 2020-04-13 14:10? 21次阅读
      机械零件三维激光扫描模型逆向检测机械制图测绘三扫...

      手持式三维激光扫描仪对产品3D扫描逆向抄数设计扫...

      项目简介 客户产品 该客户的产品为发动塑料支架,塑料为较为透明的材料,一般激光扫描不易,而且物体相对....
      发表于 2020-04-13 13:33? 17次阅读
      手持式三维激光扫描仪对产品3D扫描逆向抄数设计扫...

      大型高精度结构件测量仪轮船船体曲面建模应用于测量...

      轮船船体曲面建模,应用于船舶逆向工程 逆向工程(又称逆向技术),是一种产品设计技术再现过程,即对一项....
      发表于 2020-04-13 12:21? 2次阅读
      大型高精度结构件测量仪轮船船体曲面建模应用于测量...

      手持式三维激光仪抄数服务3D扫描CAD建?;汲?..

      项目简介 客户产品 该客户的产品为壳盖,产品要求精度较高,圆角部位都是整体圆润,不能出现边角棱,产品....
      发表于 2020-04-12 11:34? 18次阅读
      手持式三维激光仪抄数服务3D扫描CAD建?;汲?..

      3D三维扫描扫描激光扫描激光检测测量激光颜色分析...

      摘要 三维扫描解决了精密铸造领域模具和铸造件偏差检测的难题,通过激光三维扫描的方式精准地获取铸件和模....
      发表于 2020-04-12 10:43? 25次阅读
      3D三维扫描扫描激光扫描激光检测测量激光颜色分析...

      人体假肢模型制作三维扫描3D打印逆向设计定制

      项目简介 客户产品 该客户的产品为假人手,假人手的逆向是无法通过测量来进行建模的,因为其没有规律的特....
      发表于 2020-04-12 10:33? 17次阅读
      人体假肢模型制作三维扫描3D打印逆向设计定制

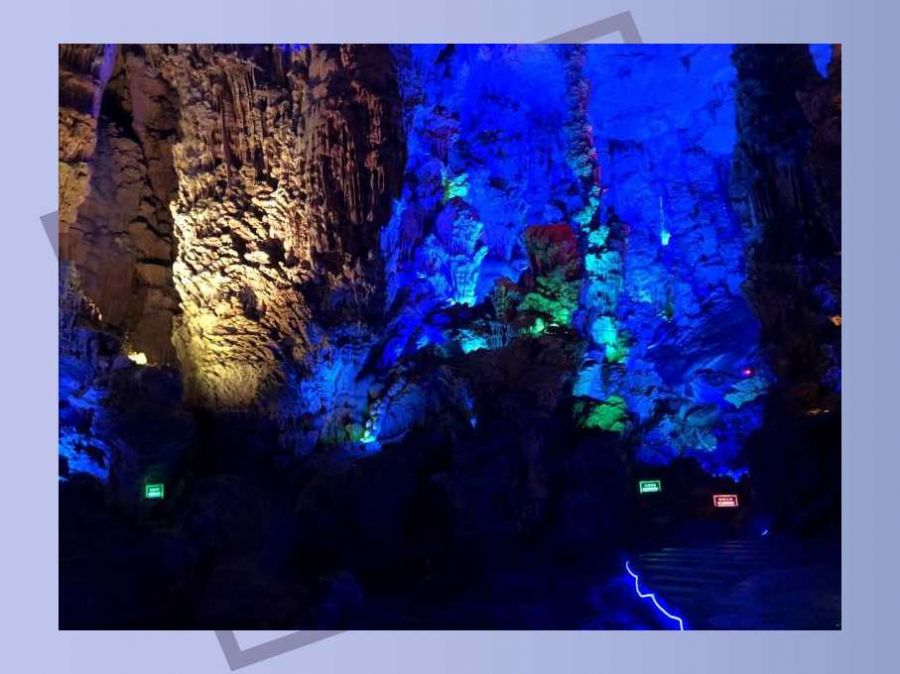

      3d扫描仪三维扫描仪三维激光扫描仪对大空间溶洞高...

      三维激光扫描仪对大空间溶洞扫描用以旅游宣传 芦笛岩位于桂林市西北郊,距市中心 5 公里,是一个以游览....
      发表于 2020-04-12 10:23? 23次阅读
      3d扫描仪三维扫描仪三维激光扫描仪对大空间溶洞高...

      三维数字化三维激光扫描技术是连接BIM模型和工程...

      剧院三维数字化三维激光扫描技术是连接BIM模型和工程现场的有效纽带 三维激光扫描技术是整个三维数据获....
      发表于 2020-04-12 09:51? 10次阅读
      三维数字化三维激光扫描技术是连接BIM模型和工程...

      三维激光扫描仪扫描弯头逆向设计阀门弯管接头三维逆...

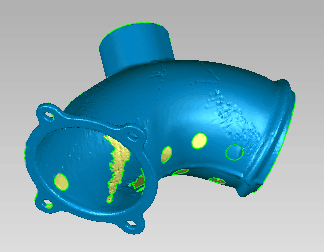

      项目简介 客户产品 该客户的产品是弯头,该图仅为弯头连接的一部分,焊接密度高,受力弹力小易变形,对弯....
      发表于 2020-04-12 09:46? 8次阅读
      三维激光扫描仪扫描弯头逆向设计阀门弯管接头三维逆...

      机械配件便携式三维扫描仪汽车数字模型三维扫描仪逆...

      项目简介 客户产品 该客户的产品为精密的铸造件,该产品形状复杂,并且内部也有很多特征,并且带有一些曲....
      发表于 2020-04-12 09:44? 4次阅读
      机械配件便携式三维扫描仪汽车数字模型三维扫描仪逆...

      军工弯管设计服务抄数公司激光扫描仪三维测量弯管模...

      3D扫描仪检测弯管模具型面分析 1客户需求 在线检测精加工后的模具。 1.无需准备工作(喷粉),直接....
      发表于 2020-04-10 17:45? 6次阅读
      军工弯管设计服务抄数公司激光扫描仪三维测量弯管模...

      三维激光扫描仪对电子产品塑胶件手办件精密塑料件的...

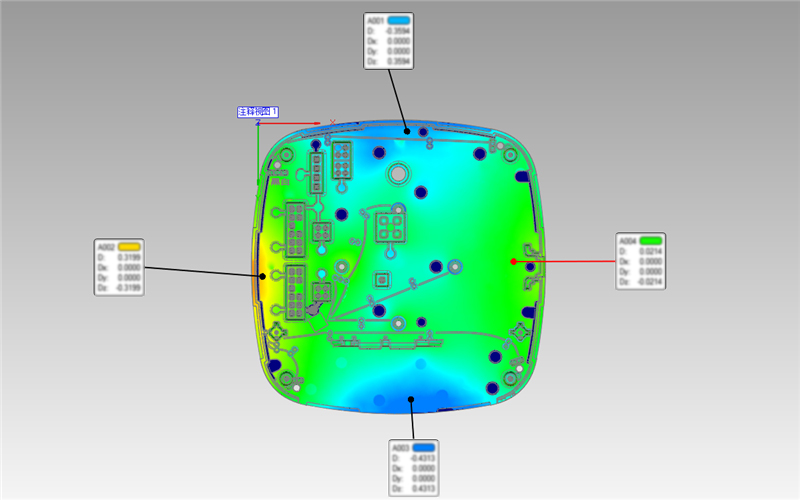

      三维激光扫描仪对电子产品扫描应用案例 一、客户需求描述 对于电子产品外形的设计,客户也希望有更快的方....
      发表于 2020-04-10 17:30? 12次阅读
      三维激光扫描仪对电子产品塑胶件手办件精密塑料件的...

      高精度三维激光扫描仪扫描超级小型塑胶品高精度娴熟...

      项目简介 客户产品 该客户的产品是小样塑胶物体,该产品外形偏小,虽然不起眼,可是做这样的塑胶体并不容....
      发表于 2020-04-10 17:09? 13次阅读
      高精度三维激光扫描仪扫描超级小型塑胶品高精度娴熟...

      3D激光扫描最新的建筑信息模型手持式三维激光扫描...

      3D激光扫描最新的建筑信息模型BIM 如果您希望减少人工费用,改善材料成本估算并节省计划下一个建筑项....
      发表于 2020-04-10 16:54? 26次阅读
      3D激光扫描最新的建筑信息模型手持式三维激光扫描...

      复合式双色激光三维激光扫描仪高精度高细节三维激光...

      作为实体经济的主体、技术创新的主战场,制造业的实力和制造技术水平,体现着一个国家的综合国力。 在汽车....
      发表于 2020-04-10 16:44? 46次阅读
      复合式双色激光三维激光扫描仪高精度高细节三维激光...

      手持式三维激光扫描仪逆向高精度蓝光抄数数据

      发动机机壳逆向应用案例 项目简介 客户产品 发动机机壳外观是对产品的一层?;?,之所以需要对产品进行精....
      发表于 2020-04-10 16:32? 13次阅读
      手持式三维激光扫描仪逆向高精度蓝光抄数数据

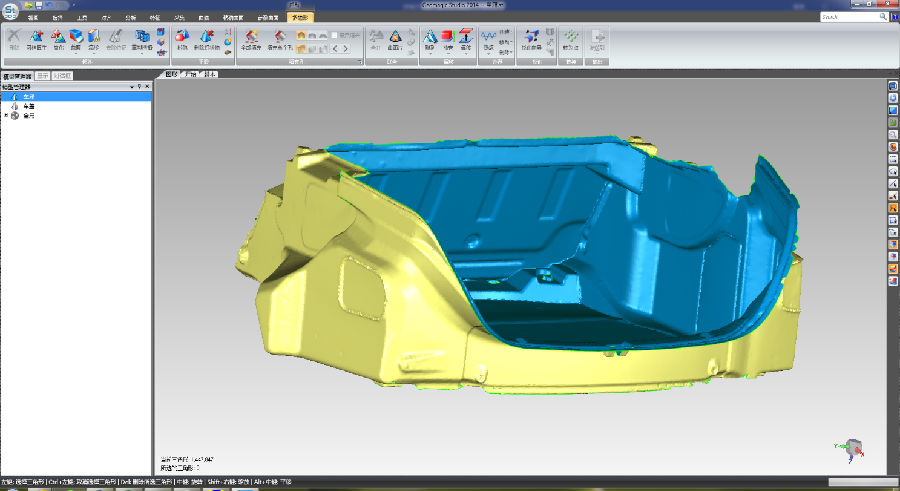

      手持式三维激光扫描仪对汽车零件模具质量检测高精度...

      手持式三维激光扫描仪对汽车后备箱质量检测应用案例 一、案例基本信息 1、使用产品:宁瑞计量手持式激光....
      发表于 2020-04-10 16:23? 7次阅读
      手持式三维激光扫描仪对汽车零件模具质量检测高精度...

      3D激光扫描仪工业机械液压缸套飞机逆向设计三维激...

      项目简介 客户产品 该客户的产品为液压缸套,该产品的表面精度要求虽然不高,但装配孔的孔位和精加工面的....
      发表于 2020-04-10 15:56? 20次阅读
      3D激光扫描仪工业机械液压缸套飞机逆向设计三维激...

      量铸造件紧固件结构件通过3d抄数机三维扫描仪工业...

      单推杆AD盘式制动器系列逆向设计 ---------《宁瑞计量案例分析》 行业发展 随着社会生产力和....
      发表于 2020-04-10 15:55? 10次阅读
      量铸造件紧固件结构件通过3d抄数机三维扫描仪工业...

      3D扫描仪弯管测量汽车弯管检测汽车弯管测量仪精密...

      ScanViewer TUBE 弯管测量 汽车产业是我国国民经济的支柱产业,而汽车零部件产业作为支撑....
      发表于 2020-04-10 15:38? 12次阅读
      3D扫描仪弯管测量汽车弯管检测汽车弯管测量仪精密...

      3D扫描仪人体假肢模型制作三维激光扫描3D打印逆...

      项目简介 客户产品 该客户的产品为假人手,假人手的逆向是无法通过测量来进行建模的,因为其没有规律的特....
      发表于 2020-04-10 15:31? 20次阅读
      3D扫描仪人体假肢模型制作三维激光扫描3D打印逆...

      HSCAN三维激光扫描仪汽车油泥对比检测汽车车灯...

      项目简介 客户产品 该客户的产品是汽车油泥,汽车油泥是人工刮出来的,其变形量与设计图纸存在的偏差是很....
      发表于 2020-04-10 15:26? 31次阅读
      HSCAN三维激光扫描仪汽车油泥对比检测汽车车灯...

      水泵叶轮泵阀叶轮逆向三维抄数逆向造型设计手持式三...

      项目简介 客户产品 该客户的产品为一个叶轮,叶片为不规则曲面。 客户的困难 客户希望通过现有的产品,....
      发表于 2020-04-10 14:58? 8次阅读
      水泵叶轮泵阀叶轮逆向三维抄数逆向造型设计手持式三...

      新能源宝马汽车部件三维激光扫描对比冲压钣金件三维...

      新能源宝马汽车部件扫描对比 项目简介 客户产品 新能源汽车是指除汽油、柴油发动机之外所有其它能源汽车....
      发表于 2020-04-10 14:26? 34次阅读
      新能源宝马汽车部件三维激光扫描对比冲压钣金件三维...

      3D扫描仪油泥泥人艺术品雕塑工艺品人物扫描,获取...

      油泥泥人艺术品雕塑扫描获取数据处理3D打印 1客户有何需求? 客户需求描述:客户通过请大师精心制作出....
      发表于 2020-04-10 11:44? 145次阅读
      3D扫描仪油泥泥人艺术品雕塑工艺品人物扫描,获取...

      3D扫描仪三维有限元分析应用广泛并且实用高效的三...

      三维有限元分析应用广泛并且实用高效的数值分析方法 众所周知,网格是有限元分析非常重要的一部分,结构离....
      发表于 2020-04-10 10:11? 17次阅读
      3D扫描仪三维有限元分析应用广泛并且实用高效的三...

      3D扫描激光扫描激光扫描检测测量激光颜色分析差异...

      摘要 三维扫描解决了精密铸造领域模具和铸造件偏差检测的难题,通过激光三维扫描的方式精准地获取铸件和模....
      发表于 2020-04-10 10:03? 29次阅读
      3D扫描激光扫描激光扫描检测测量激光颜色分析差异...

      手持式三维扫描仪对工业三维检测铸造模具冲压模具三...

      手持式三维扫描仪 对 工业三维检测应用 手持式三维扫描设备 因其灵巧,便携,高精度的特点,不受工厂复....
      发表于 2020-04-10 09:52? 11次阅读
      手持式三维扫描仪对工业三维检测铸造模具冲压模具三...

      三维扫描仪实现从竣工到智能CAD建筑数字化古建筑...

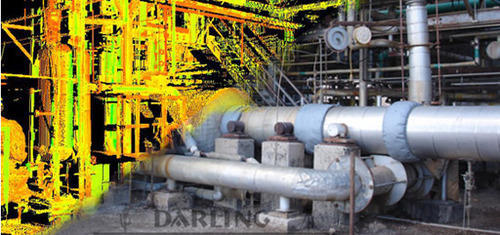

      FARO的激光扫描解决方案能够让各行各业的工程师高效地捕捉、管理和分析现实状况,以便更好地规划、验证....
      发表于 2020-04-10 09:34? 75次阅读
      三维扫描仪实现从竣工到智能CAD建筑数字化古建筑...

      3D激光扫描仪整个采矿系统进行全面激光扫描调查

      森林矿山激光扫描调查 对整个采矿系统进行全面激光扫描调查。 矿山公司要求进行矿山激光扫描调查,以生成....
      发表于 2020-04-10 09:23? 26次阅读
      3D激光扫描仪整个采矿系统进行全面激光扫描调查

      3D打印技术与手机指纹扫描仪的火花

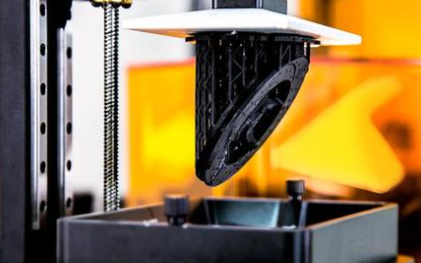

      人脸识别一度成为访问手机和设备的便捷方法,然而在当前大流行环境下,人人佩戴口罩的情形却令这种技术成为....
      发表于 2020-04-09 23:26? 392次阅读
      3D打印技术与手机指纹扫描仪的火花

      便携式三维激光扫描仪对模具高精度扫描逆向设计

      项目简介 客户产品 该模具具有难度,消减部分难以测量,该产品形状复杂,并且内部也有很多特征,并且带有....
      发表于 2020-04-08 16:03? 45次阅读
      便携式三维激光扫描仪对模具高精度扫描逆向设计

      大空间激光扫描测绘古建筑寺庙宫殿文物数字化3D扫...

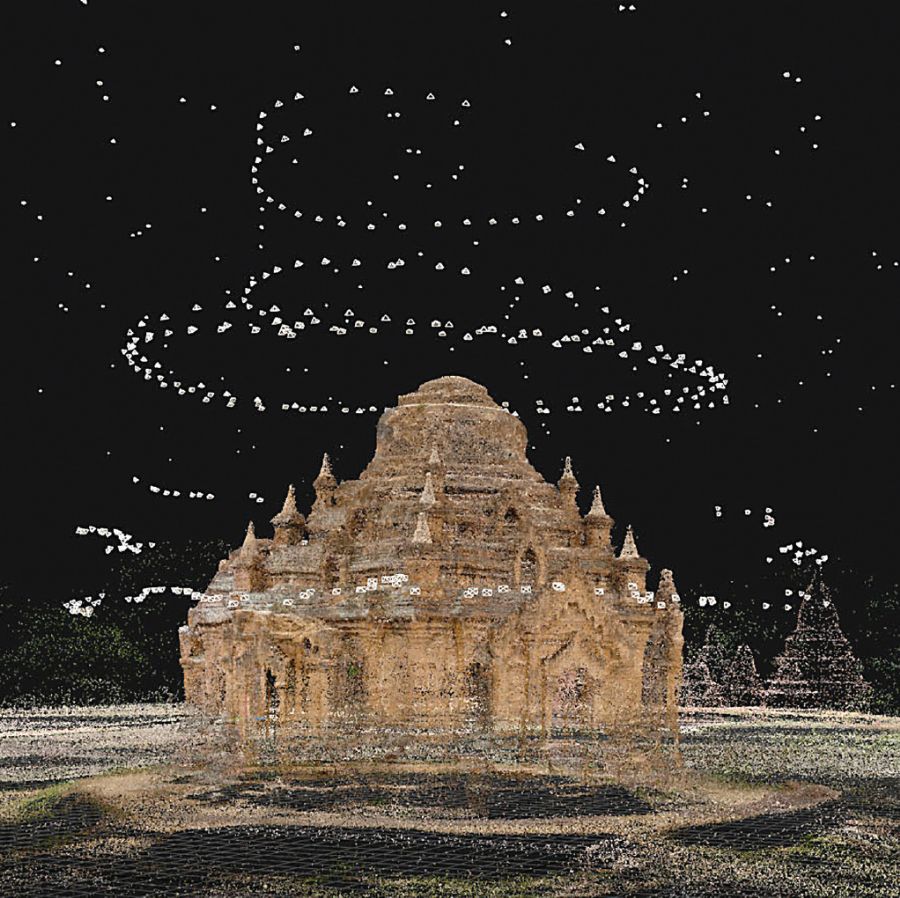

      让古迹重生 FARO能够为古建筑、遗迹、雕塑和出土文物的三维数字化提供解决方案和工作流程。这些工具可....
